Smart Bluetooth: uw accu in beeld
Via de app ziet u wat de Smart BMS van uw accu aangeeft. Hieronder lopen we de echte schermfoto’s rustig langs: van laadpercentage en vermogen tot celspanningen en bediening.
Wat doet deze accu op dit moment?
De Smart BMS laat direct zien hoeveel lading er nog over is en of de accu stroom levert of ontvangt.

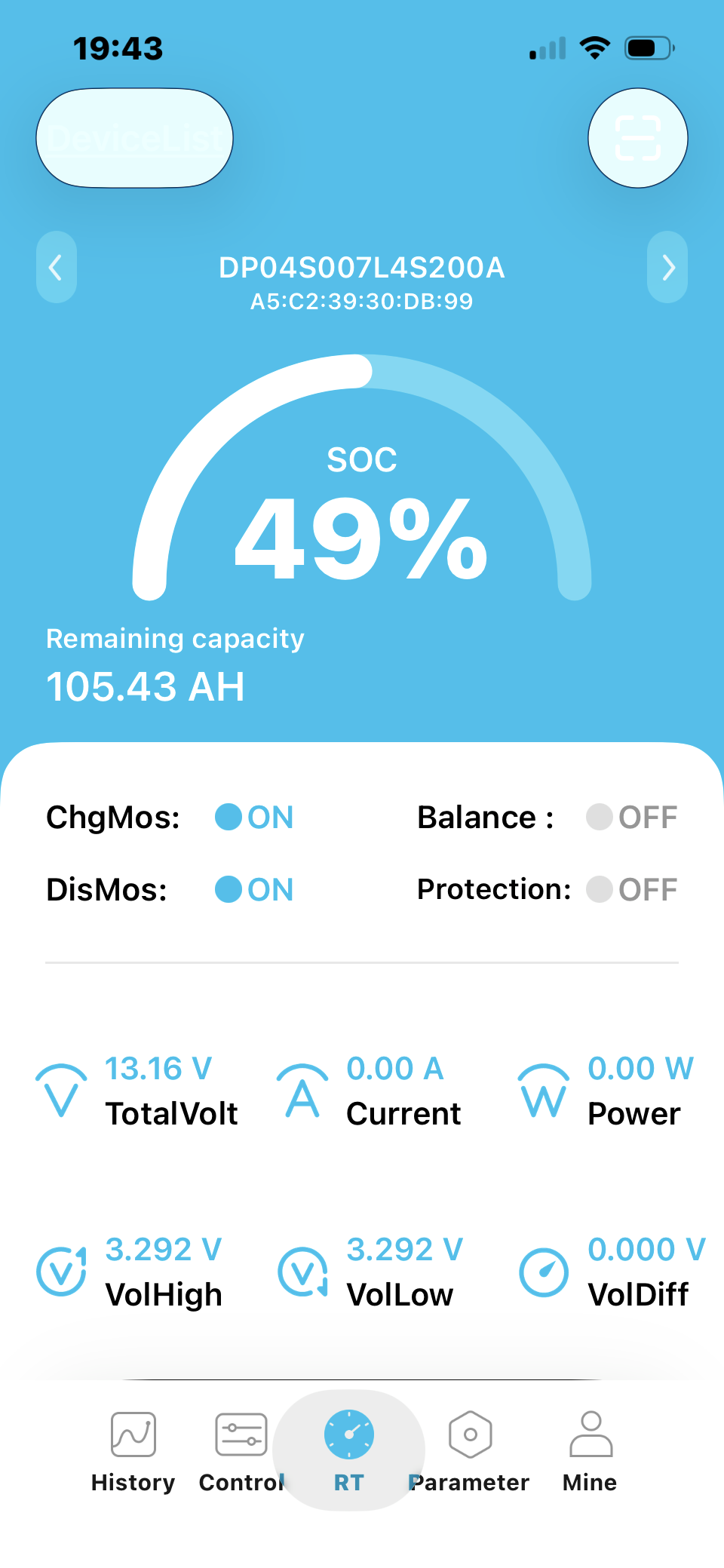

Dit is één voorbeeldaccu. Op de foto geeft de BMS een laadpercentage van 49% en een resterende capaciteit van 105,43 Ah aan. Dat zijn momentwaarden en schattingen van de BMS, geen opgegeven accucapaciteit.
| Op het scherm | Wat betekent het? |
|---|---|
| SOC · 49% | De geschatte resterende lading. |
| Remaining capacity · 105,43 Ah | De hoeveelheid lading die volgens de BMS nog beschikbaar is. |
| TotalVolt · 13,16 V | De spanning van de complete accu. |
| Current · 0,00 A | De stroom die de accu nu in- of uitgaat. |
| Power · 0,00 W | Het vermogen op dit moment. |
| ChgMos / DisMos · ON | Laden en ontladen zijn toegestaan. |
| Balance / Protection · OFF | Geen actieve balancering of geactiveerde beveiliging gemeld. |
Stroom en vermogen in de praktijk
Bij het laden gaat stroom de accu in. Gebruikt u bijvoorbeeld een koelkast of elektromotor, dan gaat stroom eruit. De app toont de stroom bij de accu; hij herkent niet zelf welk apparaat u hebt aangesloten. Op deze foto staat 0,00 A en 0,00 W: er loopt op dat moment geen meetbare stroom.
ON bij laden of ontladen betekent dat de BMS het toestaat. Pas bij Current ziet u of er werkelijk stroom loopt. V is volt, A is ampère, W is watt. Ah is een hoeveelheid lading, niet de stroom van dit moment.
Cellen, cycli en temperatuur

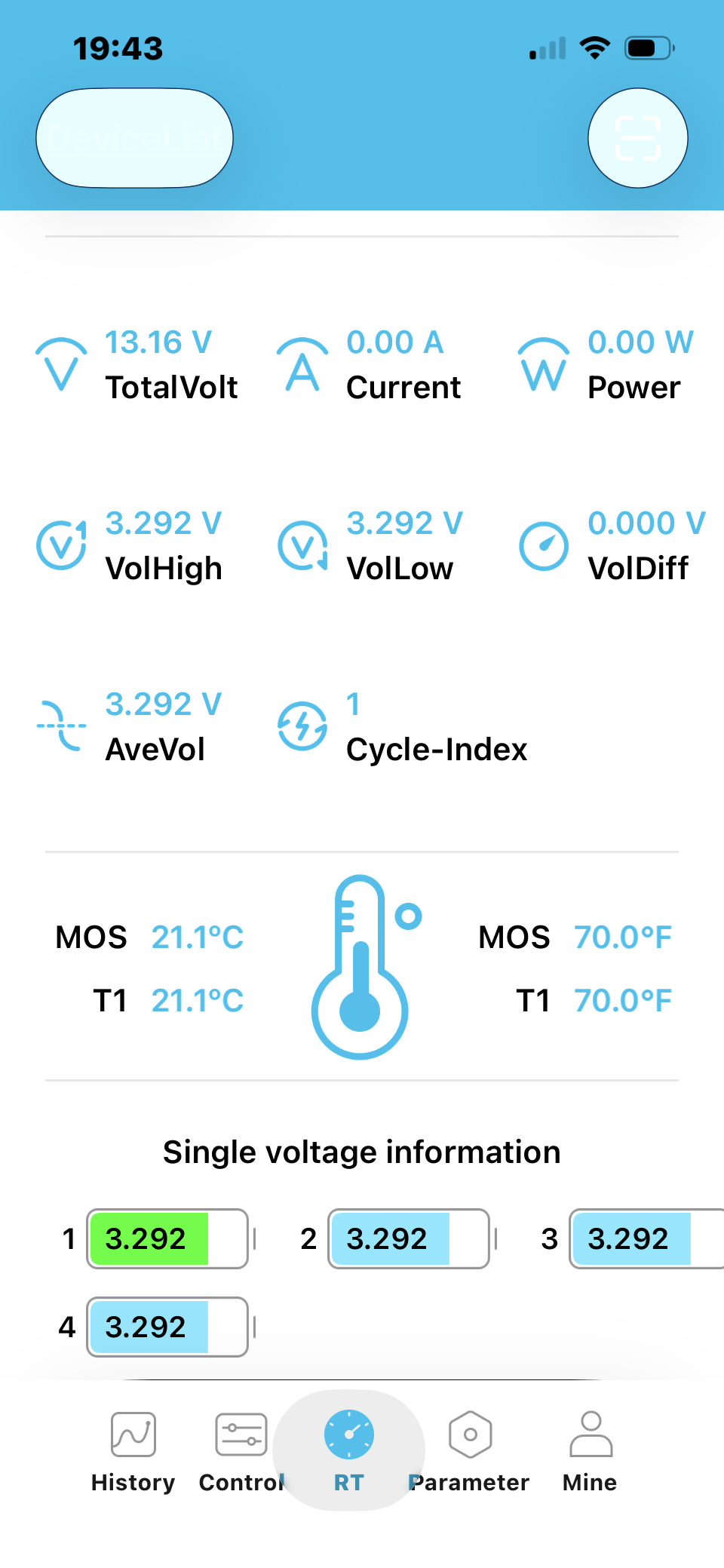

De detailfoto laat zien hoe de vier cellen ervoor staan en welke temperaturen de BMS meet.
De vier celspanningen
| Op de foto | Getoonde waarde |
|---|---|
| Cel 1 | 3,292 V |
| Cel 2 | 3,292 V |
| Cel 3 | 3,292 V |
| Cel 4 | 3,292 V |
| VolHigh / VolLow | Hoogste en laagste: beide 3,292 V |
| AveVol / VolDiff | Gemiddeld 3,292 V / verschil 0,000 V |
De app toont iedere cel apart. VolDiff is het verschil tussen de hoogste en laagste celspanning. Hier lijken de cellen op de getoonde nauwkeurigheid gelijk. Zo kunt u de cellen blijven volgen; één schermbeeld is geen volledige capaciteitstest.
De cyclusteller
Cycle-Index staat op 1. Dit is de cyclusteller van de BMS. Het is niet hetzelfde als het aantal keren dat u een lader hebt aangesloten. De telling wordt door de BMS opgebouwd tijdens het gebruik.
De temperatuur
MOS en T1 tonen allebei 21,1 °C. MOS is de temperatuur bij de schakelelektronica van de BMS. T1 is een temperatuursensor in de accu; zijn exacte plaats hangt af van de uitvoering. Rechts ziet u dezelfde waarden als 70,0 °F.
Bediening en wat u eraan hebt

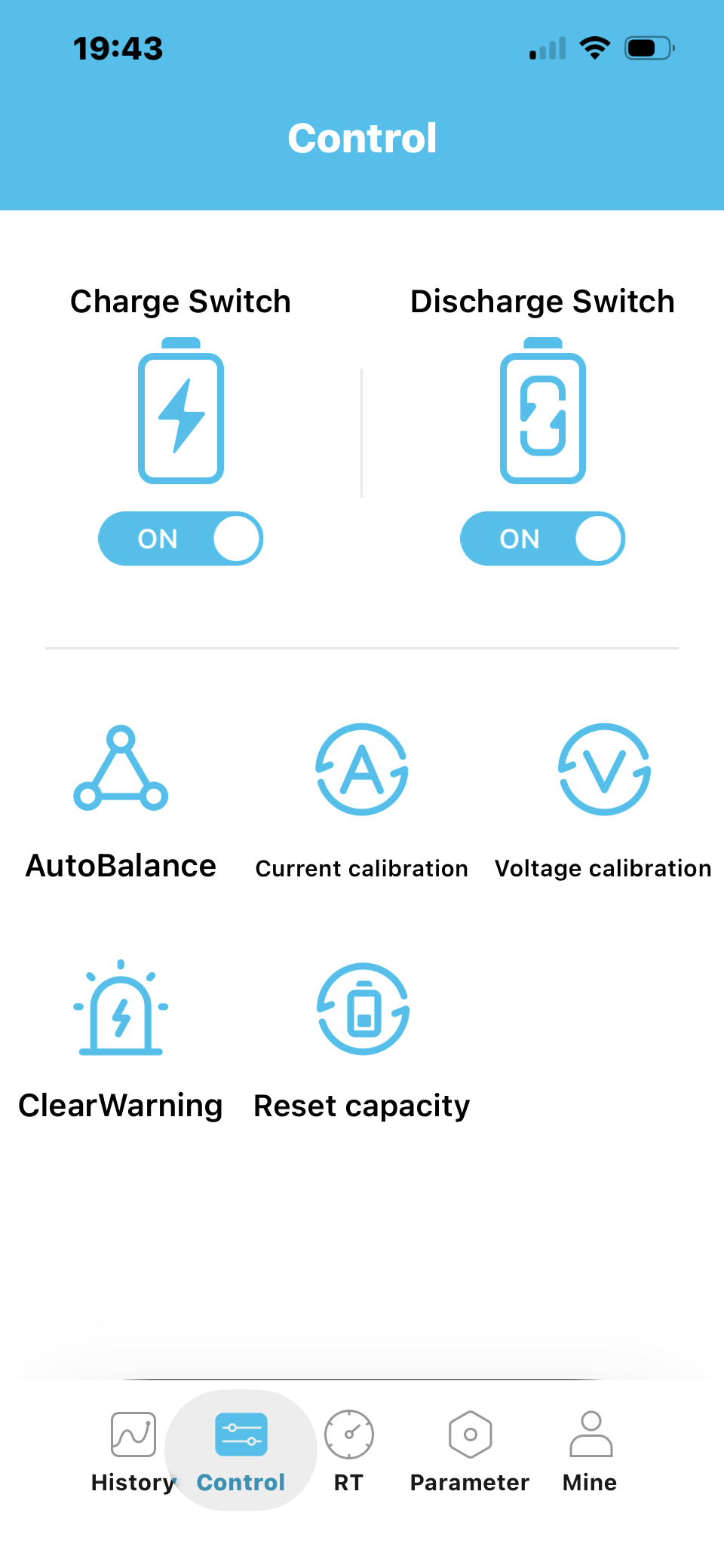

Op het bedieningsscherm ziet u de schakelaars en extra functies van de app. Voor dagelijks uitlezen hoeft u hier niets te veranderen.
| Op het scherm | Wat doet deze functie? |
|---|---|
| Charge Switch · ON | Laden toestaan of uitschakelen. |
| Discharge Switch · ON | Ontladen toestaan of uitschakelen. |
| AutoBalance | Bediening voor automatische balancering. |
| Current calibration | De stroommeting kalibreren. |
| Voltage calibration | De spanningsmeting kalibreren. |
| ClearWarning | Waarschuwingsmeldingen wissen. |
| Reset capacity | De capaciteitsregistratie opnieuw instellen. |
De stand ON bij de twee schakelaars laat zien dat laden en ontladen mogen plaatsvinden. Een waarschuwing wissen neemt de oorzaak niet weg. Kalibratie en Reset capacity zijn instellingen; voor gewoon kijken kunt u die laten staan.
Zo vindt u de schermen terug
RT / Real-Time toont de actuele gegevens. History is voor historie, Control voor bediening en Parameter voor instellingen. Via de andere knoppen vindt u app- en apparaatinformatie. De benamingen kunnen per appversie iets verschillen.
Hebt u vragen over de app of uw accu? StefBattery helpt u graag. info@stefbattery.nl · +31 6 49913646. Dagelijks bereikbaar van 09.00 tot 16.30 uur.
De waarden op de foto’s zijn momentopnamen van één voorbeeldaccu. Het laadpercentage en de resterende capaciteit zijn schattingen van de BMS.
